Sonda tiracavi Cable Scout+ , lo strumento indispensabile per instradare i cavi facilmente

Sonda tiracavi Cable Scout+ per instradare i cavi facilmente

La sonda tiracavi Cable Scout+ è uno strumento professionale che consente agli installatori di instradare facilmente i cavi risparmiando tempo anche nelle installazioni più complesse e nei luoghi più difficili da raggiungere.

Cable Scout+ presenta un design nuovo e funzionalità ottimizzate. Grazie a un grip rimodellato, tutte le sonde tiracavi possono essere facilmente avvitate assieme. Tutti i componenti, le aste e gli accessori possono essere riposti nella comoda borsa per il trasporto. La sonda passacavi Cable Scout+ comprende una gamma di utili accessori standard, altri ancora possono essere acquistati separatamente.

Questa sonda tiracavi pratica e facile da utilizzare consente un'instradamento ottimale dei cavi nei controsoffitti, dietro le pareti, sotto i pavimenti e in molte altre applicazioni.

Gamma prodotti

Sonda tiracavi per l'installazione dei cavi più grandi

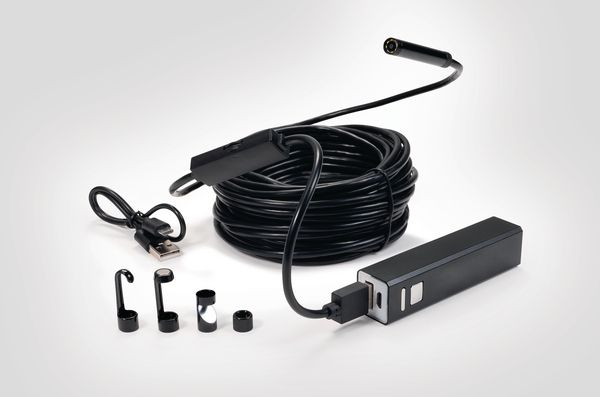

Telecamera di ispezione per condotti

Sonda tiracavi per la tua cassetta degli attrezzi

Sonda tiracavi nel formato ideale per la tua cassetta degli attrezzi

Sonda tiracavi per installazioni semplici

Cable grips

Accessori per sonde tiracavo

Guarda questo video per vedere quanto è facile inserire i cavi con Cable Scout + e per saperne di più sugli accessori:

Prodotti in questo video

CS-SD 897-90001

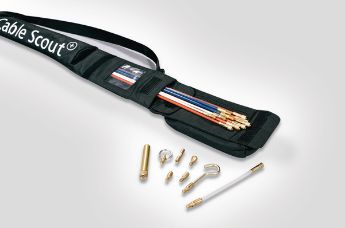

Set Cable Scout+

Le sonde tiracavi sono realizzate in materiale plastico rinforzato con fibra di vetro (GRP) che consente una capacità di carico fino a 200 kg. La sonda tiracavi Cable Scout+ offre una serie di vantaggi che ti consentono di illuminare, afferrare, ispezionare e recuperare i cavi utilizzando semplicemente la gamma degli accessori.

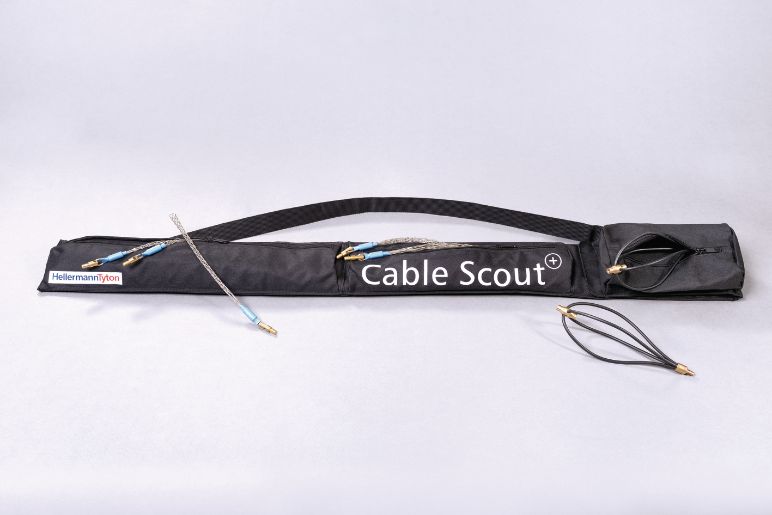

La sonda passacavi Cable Scout+ viene fornito in una pratica borsa per il trasporto che contiene le astine e tutti gli accessori.

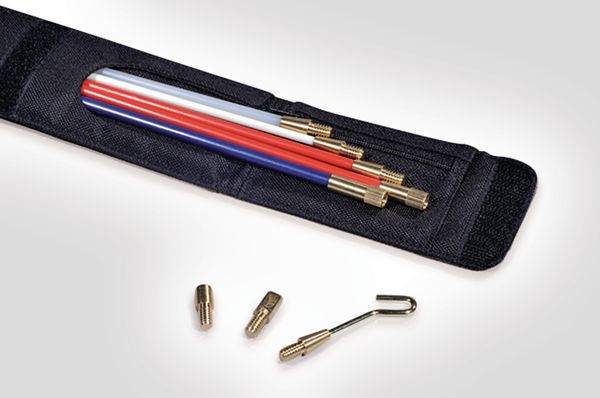

Handy Set

L'Handy Set : la tua sonda tiracavi nel formato ideale per la tua cassetta degli attrezzi.
Contenuto
• 1 astina x 40 cm (bianca), 2 astine x 40 cm (rossa) e 1 astina x 40 cm (blu)
• astina flessibile bianca da 40 cm
• terminale arrotondato
• mini gancio e occhiello

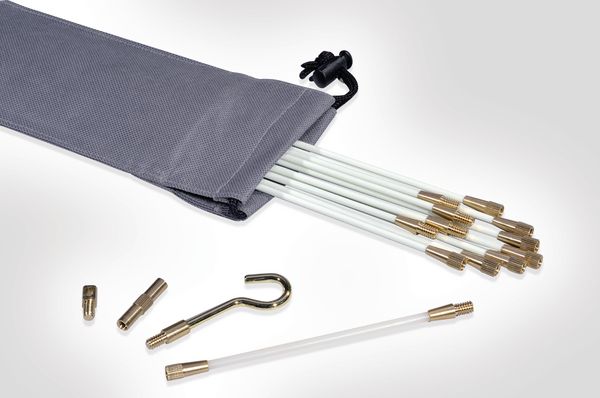

Basic Set

Il Basic Set, la tua sonda tiracavi per le installazioni semplici.
Contenuto:
• 10 astine x 1 m (bianche), astina flessibile bianca da 15 cm
• raccordo, gancio e occhiello

Deluxe Set

La sonda tiracavi nel formato più completo Deluxe Set, è pensata per realizzare grandi impianti.

Contenuto:
• 2 astine x 1 m (bianche), 6 astine x 1 m (rosse), 2 astine x 1 m (blu)
• astina flessibile bianca da 15 cm, anello, raccordo
• gancio, occhiello, terminale arrotondato, terminale piatto, luce e calamita

Accessori per Cable Scout+

La sonda passacavi Cable Scout+ viene fornita con un'ampia varietà di accessori standard molto utili. Ulteriori elementi possono essere acquistati separatamente.

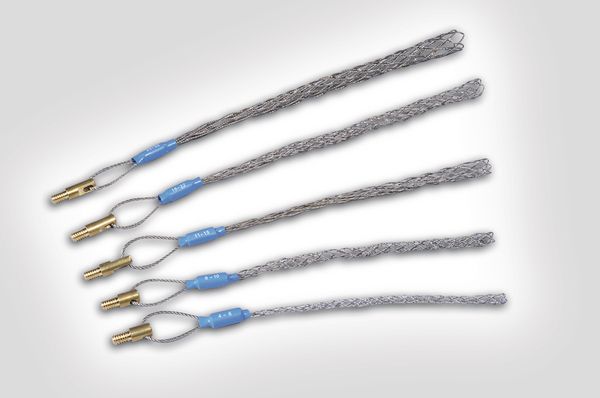

I Cable Grips sono progettati per agganciare in modo semplice e sicuro i tubi e i cavi alle astine. Basta aprire la maglia trecciata, spingere all'interno il cavo e lasciar andare, la maglia si contrae immediatamente e fissa stabilmente il cavo al passacavi. La tua sonda passacavi è operativa.

Caratteristiche e vantaggi

• Il kit di accessori all'interno della sonda tiracavi comprende molti strumenti utili
• Permette di ispezionare, illuminare e recuperare
• I Cable Grips consentono di tirare rapidamente i cavi
• Il Whisk scivola facilmente sopra gli ostacoli
• LED Beam è una torcia che porta luce all'oscurità
• Il potente magnete permette di sollevare oggetti metallici fino a 2,5 kg

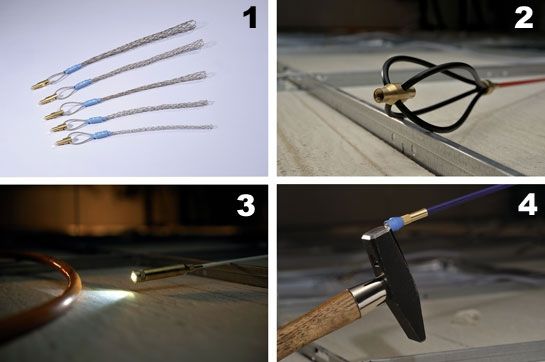

1. I Cable Grips sono disponibili in cinque diverse dimensioni per agganciare una vasta varietà di diametri di cavi.

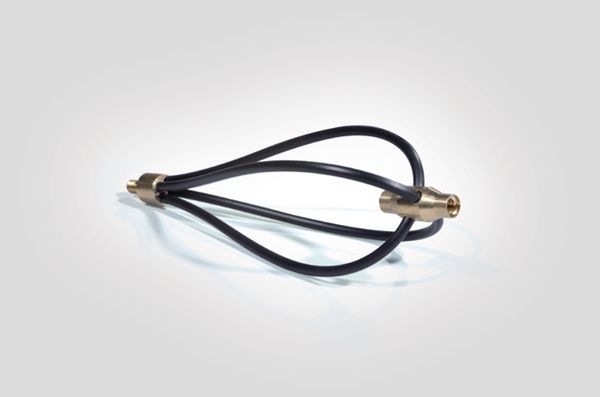

2. Il Whisk consente all'astina di scivolare facilmente sopra gli ostacoli.

3. Cable Scout+ luce a LED, lo strumento ideale per ispezionare le cavità buie

4. La potente calamita solleva oggetti metallici fino a 2,5 kg.

Articulo	Descrizione	UNS
CS-SA	Kit di accessori: comprende astina flessibile da 15 cm, raccordo, gancio piccolo, gancio grande, occhiello, anello, terminale arrotondato, terminale piatto, calamita e catena	897-90004
CS-ACG1630	Cable Grips: ideale per diametri 1,6 - 3,0 cm	897-90027
CS-ACG0415	Cable Grips: ideale per diametri 0,4 - 1,5 cm	897-90026
CS-AW	Whisk: consente ai cavi di scorrere su superfici irregolari.	897-90018
CS-AB	Luce a LED: utile per ispezionare le cavità buie.	897-90016
CS-AMG2	Potente calamita: solleva oggetti metallici fino a 2,5 kg	897-90015

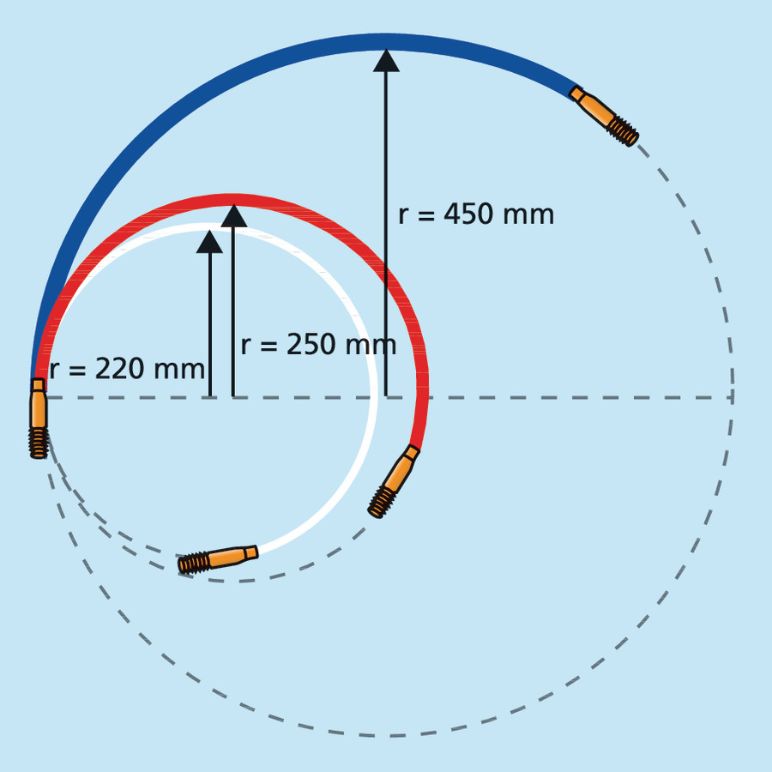

Astine: puoi scegliere tra tre diversi design

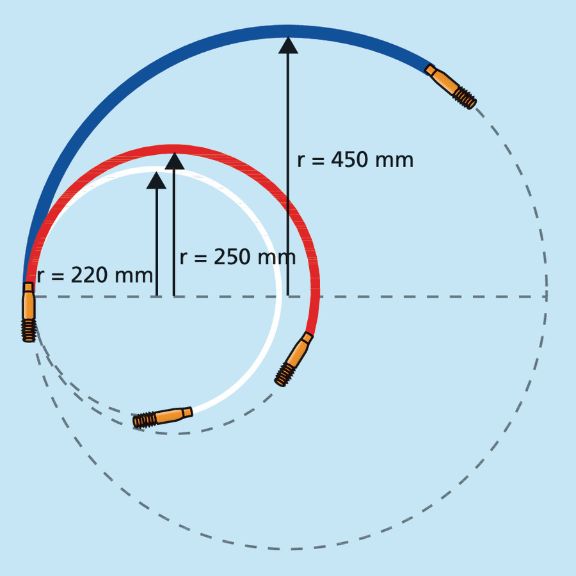

Le sonde tiracavi flessibili in materiale plastico rinforzato con fibra di vetro (GRP), si avvitano facilmente agli intelligenti accessori. I tre diametri e i diversi raggi di curvatura garantiscono un'elevata flessibilità.

Dettagli per la selezione delle astine

Articolo	Contenuto	Flessibilita cavo Tirante	Ø D	UNS
CS-P6	Un paio di astine blu da 1 m	rigide	6.0	897-90007
CS-PN	Un paio di astine in nylon da 1 m	molto flessibili	5.0	897-90008
CS-P5	Un paio di astine rosse da 1 m	medie	5.0	897-90006
CS-P4	Un paio di astine bianche da 1 m	flessibili	4.0	897-90005

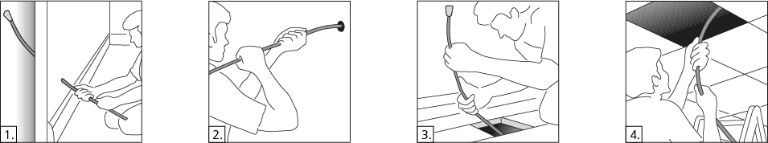

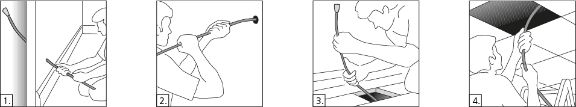

Dove si utilizza la sonda tiracavi?

come utilizzare una sonda tiracavi

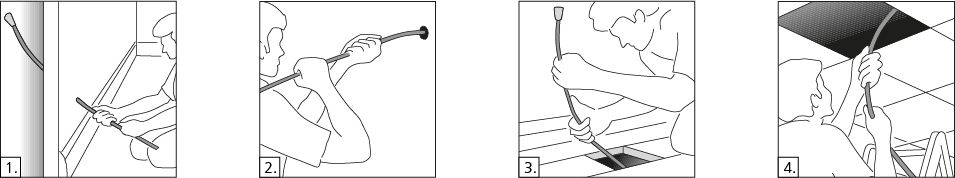

Le sonde tiracavi sono utilizzate per l'installazione o la rimozione di cavi in punti difficili da raggiungere, in quanto forniscono un vantaggio meccanico e una leva per aiutare a tirare i cavi attraverso condotti, tubi o altri percorsi. Ecco alcuni luoghi comuni in cui può essere utilizzata la sonda tiracavi:

attraverso pareti e cavità
attraverso piccoli fori di accesso nelle pareti
attraverso i sottopavimenti
su soffitti sospesi

Come scegliere la giusta sonda tiracavi?

Gli strumenti specifici necessari per una particolare attività di instradamento dei cavi dipendono da fattori quali il tipo e le dimensioni dei cavi, l'ambiente di installazione e la distanza o la complessità del percorso. HellermannTyton offre tre set di sonde tiracavi: il Kit Handy è adatto ad essere inserito in una cassetta degli attrezzi, il Kit Basic è progettato per l'installazione di base dei cavi e il kit Deluxe è destinato all'esecuzione di installazioni più grandi. I set sono dotati di aste per cavi di diverse lunghezze e accessori aggiuntivi, tra cui ganci, magneti, luci e borse per la conservazione.

Come si usano le sonde tiracavi?

Prima di utilizzare le sonde tiracavi, è opportuno valutare i requisiti di installazione. Questo include la distanza da coprire, il tipo e le dimensioni dei cavi, eventuali ostacoli nel percorso e la capacità di carico necessaria per il recupero dei cavi. Successivamente, selezionare l'utensile di trazione appropriato tenendo conto del peso e del diametro del cavo e di eventuali problemi specifici. Quindi collegare il cavo all'attrezzo per l'instradamento. Assicurare un collegamento sicuro per evitare che il cavo si stacchi durante tale processo.

Iniziare il processo di recupero dei cavi applicando la tensione all'utensile. Mentre il cavo viene tirato, assicurarsi che non vi sia resistenza e che il cavo non si blocchi. Se ciò dovesse accadere, valutare la situazione e apportare le opportune modifiche. Ciò può comportare la modifica dell'angolo o della direzione della trazione o l'utilizzo di altri strumenti o tecniche. Continuare a tirare il cavo fino a raggiungere la posizione finale desiderata.

Come si fissano assieme le astine, gli accessori e i fili?

Tutte le aste in fibra di vetro e gli accessori per aste HellermannTyton possono essere avvitati facilmente su entrambe le estremità. I Cable Grips sono spesso utilizzati per agganciare cavi e fili alle astine. La maglia trecciata può essere facilmente serrata attorno all'estremità del cavo per una presa sicura.

Quale carico possono portare le sonde tiracavi?

Le sonde tiracavi sono realizzate in fibra di vetro di alta qualità, che garantisce una capacità di carico fino a 200kg (circa 440 libbre).
