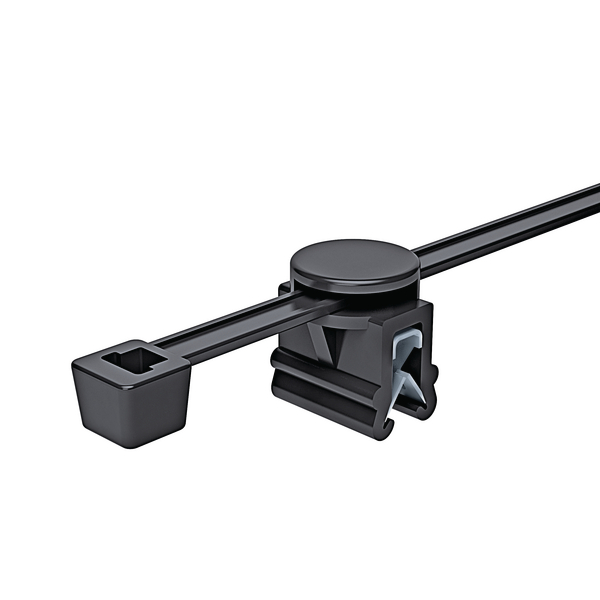

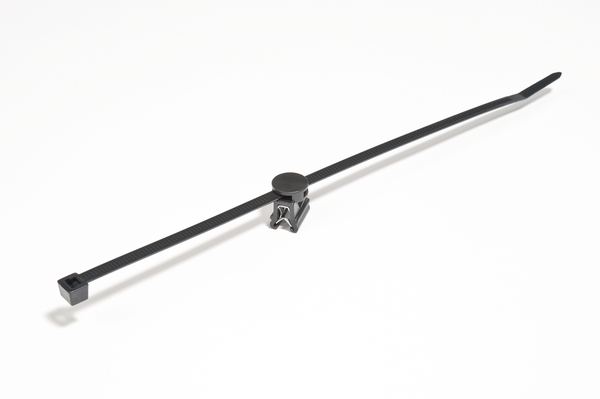

Fascetta di fissaggio per bordi, a dentatura interna, ∅2.0-47.0mm, nero, 500Pz.
UNS 156-01601 | CBTO50R-PA66HS/PA66HIRHS-BK | Dettagli

Facile montaggio manuale
Per bordi da 1 a 3 mm
Il morsetto metallico integrato tiene saldamente in posizione la clip
Il morsetto è costituito da una doppia molla in acciaio temperato
Ideale per applicazioni in cui fori o adesivi non sono adatti

Mostra di più

Aggiungi alla watchlist

Richiedi ora la tua offerta individuale

Richiedi un preventivo

Trova un distributore vicino a te

Download CAD-Download

Altri prodotti dello stesso gruppo:

Fascette di fissaggio 2-Piece per bordi lamiera, ruotabili >

Dati di base

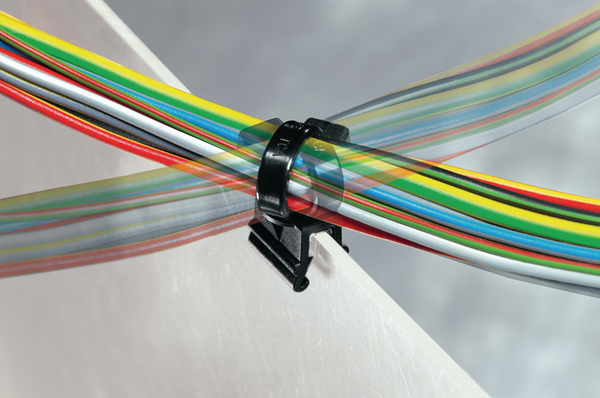

Applicazione	Queste fascette di cablaggio con ancoraggi per bordo lamiera sono ideali per installazioni in cui non sono consentiti fori o quando la temperatura ostacola l'applicazione di adesivi. Utilizzate dai quadristi e nell'industria dell'automobile, garantiscono un ottimo risparmio di tempo e denaro.
Articolo	CBTO50R

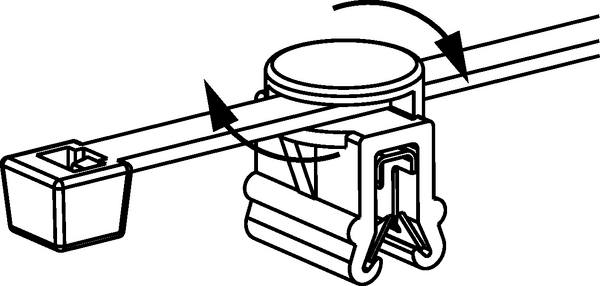

Caratteristiche principali del prodotto	girevole
Colore	Nero (BK)
Cont. conf.	500Pz.
Descrizione	Disponibili con fascette di cablaggio a dentatura 'interna' o 'esterna', questi assemblaggi vengono facilmente fissati su bordi lamiera di spessore tra 1,0 mm e 3,0 mm e da 3,0mm a 6,0mm. Grazie alla clip metallica integrata, offrono una tenuta eccezionale. Sono disponibili due tipi di ancoraggio: il tipo "A", fa correre i cavi parallelamente al bordo, mentre con il tipo "B", i cavi formano un angolo di 90 gradi con il bordo. La clip può essere applicata semplicemente con un inserimento manuale e rimane ferma sul bordo lamiera grazie alla clip metallica integrata. Non è necessario nessun foro. In combinazione con le fascette a dentatura esterna della serie OS, che sono state disegnate appositamente per proteggere i cavi da sfregamenti, la famiglia EdgeClip è la soluzione ottimale per un fissaggio veloce.
Descrizione Breve	Fascetta fissaggio su bordo CBTO50R
Fascetta di cablaggio	Poliammide 6.6 stabilizzata al calore (PA66HS)
GLOBAL PART DESCRIPTION	CBTO50R-PA66HS/PA66HIRHS-BK
Materiale	Poliammide 6.6 stabilizzata al calore (PA66HS), Poliammide 6.6 ad elevata resistenza meccanica, stabilizzata al calore (PA66HIRHS)
Metodo di fissaggio	Edge Clips
Prodotto: Categoria	Fascette di fissaggio 2-Piece per bordi lamiera, ruotabili
Prodotto: Famiglia	CBTO50R per fascio di cavi dal diametro max. di 47,0 mm, ruotabile a 90 °
Quantità per	confezione
Serraggio riapribile?	No
Variante	A dentatura interna
parti componenti	Poliammide 6.6 ad elevata resistenza meccanica, stabilizzata al calore (PA66HIRHS)

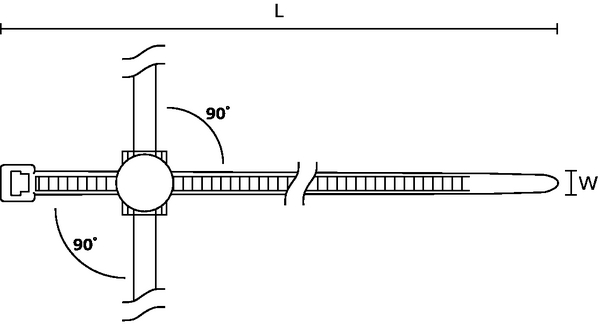

Dimensioni del prodotto

Altezza (H)	1.2mm
Altezza (H2)	15.2mm
Carico rottura min	225N
Diametro legatura (mm)	2.0-47.0mm
Largh. (W)	4.6mm
Largh. (W2)	12.0mm
Largh. max coda (imperiale)	0.18"
Largh. max fascetta (G)	4.6mm
Lungh. (L)	202mm
Lungh. (L2)	13.2mm
Peso Netto	0.002815kg
Spessore (T)	1.2mm
Spessore pannello	1.0 - 3.0mm
Spessore pannello (metrico)	1 - 3 mm
∅ legat. max	47.0mm
∅ legat. min	2.0mm

Download

Specifiche

Certificato CSA	No
Certificazione CE	No
Certificazioni
Codice Nato	5975-12-395-8704
Conformità RoHS	Sì
Infiammabilità	UL 94 V2
Merci pericolose	No
Stabilizzato ai raggi UV (Sì/No)	No
Temp. di esercizio - °C	da -40 °C a +105 °C
Temperatura di esercizio parti componenti	da -40 °C a +105 °C, (+145 °C, 500 h)
UL Listed	No
UL Listed (US)	No
UL Riconosciuto	No
UL Riconosciuto (US)	No

Logistica ed imballaggio


Codice EAN	4031026233055
Codice doganale	39269097
PL1_Dim. Altezza	0.08m
PL1_Dim. Larghezza	0.33m
PL1_Dim. Lunghezza	0.38m
PL1_Peso	1.436635kg
PL1_Quantità	500
PL1_Tipologia	confezione
PL1_Volume	0.01003m³
PL3_Dim. Altezza	0.368m
PL3_Dim. Larghezza	0.386m
PL3_Dim. Lunghezza	0.584m
PL3_Peso	12.31308kg
PL3_Quantità	4000
PL3_Tipologia	scatola
PL3_Volume	0.083m³
PL4_Dim. Altezza	1.248m
PL4_Dim. Larghezza	0.8m
PL4_Dim. Lunghezza	1.2m
PL4_Peso	168.744kg
PL4_Quantità	48000
PL4_Tipologia	pallet
PL4_Volume	1.198m³
Paese d'origine	FR
